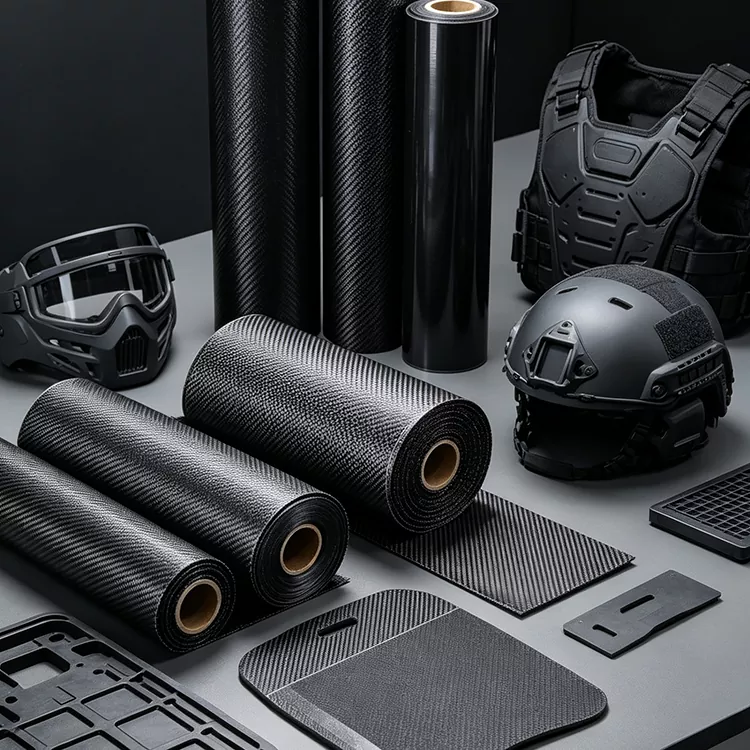

3K UD e tecido pré-impregnado de fibra de carbono bidirecional

O tecido pré-impregnado de fibra de carbono 3K UD e bidirecional combina reforço de fibra de carbono 3K com uma matriz de resina pré-impregnada em dois arranjos de fibra diferentes. A construção UD concentra as fibras contínuas principalmente ao longo de uma direção, enquanto a construção bidirecional fornece reforço em duas direções principais. A escolha entre eles está relacionada principalmente ao caminho da carga, estrutura laminada e geometria da peça composta acabada.

Para os fabricantes de compósitos, esta distinção é mais importante do que apenas a designação 3K. Um componente com uma carga dominante de tração, flexão ou axial pode se beneficiar de um laminado construído em torno de uma direção de fibra definida, enquanto um painel ou casca sujeito a cargas em duas direções pode exigir um arranjo de reforço mais equilibrado.

UD e construção de fibra bidirecional

Com a construção UD, as fibras contínuas de carbono concentram-se principalmente ao longo de uma direção. Isso torna o material adequado para componentes onde o projeto de engenharia possui um caminho de carga primária claro, como eixos, vigas, hastes e seções estruturais alongadas.

A construção bidirecional fornece reforço em duas direções principais. Pode ser considerado para painéis, coberturas, caixas e outros componentes onde o laminado necessita de transportar cargas através de dois eixos em vez de predominantemente ao longo de uma direcção.

O arranjo das fibras não determina por si só o desempenho da peça acabada. O grau da fibra, a fração volumétrica da fibra, o sistema de resina, a orientação do laminado, o número de camadas, as condições de consolidação e cura contribuem para as propriedades finais do compósito.

O que significa 3K?

A designação 3K refere-se a um cabo de fibra de carbono contendo aproximadamente 3.000 filamentos individuais. Descreve o tamanho do feixe de fibras em vez de um grau de resistência específico.

Para a seleção do material, o 3K deve, portanto, ser considerado juntamente com o tipo de fibra de carbono, o sistema de resina e a construção do reforço. Uma estopa 3K pode ser utilizada em diferentes arquiteturas de laminados, e as propriedades finais do compósito dependem de como o reforço é orientado, consolidado e curado.

Esta distinção é particularmente relevante quando se comparam materiais UD e bidirecionais. A designação 3K identifica o cabo de fibra, enquanto a construção UD ou bidirecional descreve como esse reforço é organizado dentro do pré-impregnado.

Informações Relevantes

Selecionando a direção da fibra

Para tecido pré-impregnado de fibra de carbono 3K UD e bidirecional, a primeira questão prática é como se espera que o componente acabado suporte sua carga. O reforço deve ser disposto de modo que o laminado forneça material onde o projeto assim o exigir, em vez de selecionar a construção UD ou bidirecional com base apenas na aparência do tecido.

UD Construção

O reforço UD é comumente considerado para eixos, hastes, vigas e outras peças alongadas com uma direção de carga primária definida. Camadas adicionais fora do eixo podem ser incorporadas em um laminado quando o componente também precisar de reforço nas direções secundárias.

Construção Bidirecional

O reforço bidirecional pode ser considerado para painéis, coberturas, caixas e outras peças onde as cargas ou os requisitos de rigidez se estendem por duas direções principais. O equilíbrio real entre as duas direções depende da construção do material e do cronograma do laminado.

Projeto laminado

A construção pré-impregnada deve ser avaliada como parte do laminado completo e não como uma folha isolada. A orientação das fibras, a sequência das camadas, a espessura, o conteúdo de resina e as condições de consolidação influenciam a forma como as cargas são transferidas através do compósito acabado.

Aplicações Típicas

O material pode ser considerado para componentes compósitos onde são necessários reforço direcional e conteúdo controlado de resina. A construção adequada depende da geometria da peça, condição de carga, método de moldagem e espessura necessária do laminado.

Equipamento Desportivo

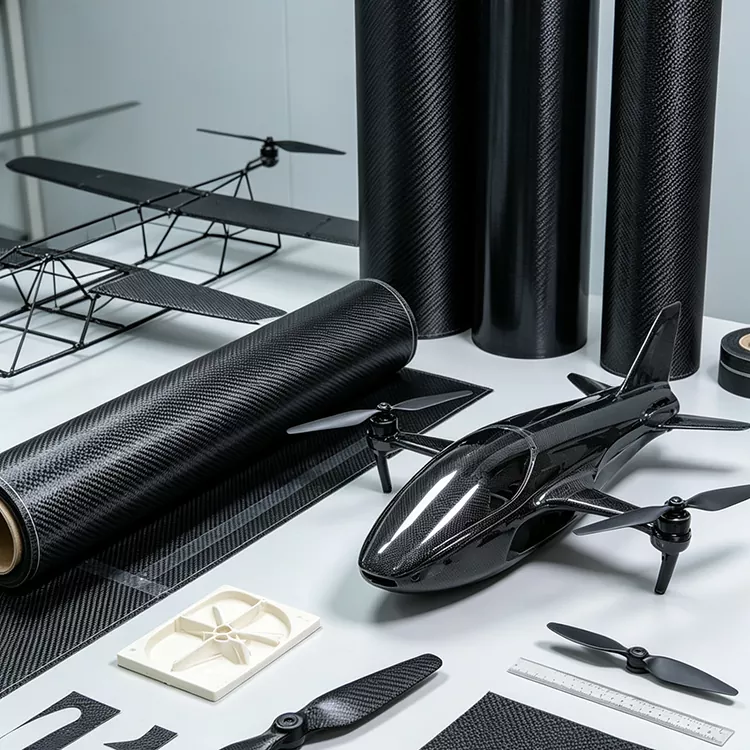

O material pode ser usado em estruturas esportivas leves onde a rigidez, o comportamento à fadiga e a massa são considerações importantes de projeto. As aplicações potenciais incluem eixos de golfe, componentes de bicicletas, estruturas de raquetes, remos e outras peças compostas moldadas.

Componentes Automotivos

As aplicações automotivas podem incluir painéis leves, componentes de reforço, peças estruturais selecionadas e componentes orientados para o desempenho. A construção UD pode ser considerada onde a peça tem um caminho de carga primário definido, enquanto o reforço bidirecional pode ser usado onde é necessário suporte através de dois eixos.

Peças Compostas Industriais

As aplicações industriais podem incluir painéis, carcaças, suportes, vigas, hastes e componentes de equipamentos leves. A construção preferida depende se o componente tem uma direção de carga dominante ou requer reforço em múltiplas direções.

Equipamentos Eletrônicos

Para carcaças de equipamentos e componentes estruturais selecionados, a fibra de carbono pode fornecer baixo peso e suporte estrutural. Como a fibra de carbono é eletricamente condutora, o isolamento elétrico e os requisitos eletromagnéticos devem ser considerados como parte do projeto completo da montagem.

Seleção de materiais antes da produção

Para um novo projeto composto, o material deve ser especificado de acordo com o componente e o processo de fabricação, e não apenas pelo nome do produto. Informações importantes incluem a construção de fibra necessária, sistema de resina, largura, espessura, tabela de laminado e método de moldagem.

Para peças UD, a direção da fibra primária deve ser identificada juntamente com qualquer reforço fora do eixo necessário. Para peças bidirecionais, o equilíbrio de reforço necessário e a orientação da camada devem ser confirmados. Esses detalhes ajudam a determinar se a especificação do material é consistente com o caminho de carga pretendido.

Os requisitos de resina também devem ser confirmados antes da produção. Como este é um material pré-impregnado, o sistema de resina e o conteúdo de resina afetam as condições de manuseio, armazenamento, moldagem e cura. Quando o material estiver sendo integrado em um processo de produção existente, os parâmetros de processamento atuais do cliente ou a especificação do material podem ser usados ​​como referência.

Perguntas frequentes

O que é pré-impregnado de fibra de carbono 3K UD?

É um pré-impregnado que utiliza reforço de fibra de carbono 3K disposto predominantemente em uma direção e combinado com uma matriz de resina antes da moldagem. É adequado para peças compostas onde o reforço precisa seguir uma direção de carga definida.

Qual é a diferença entre UD e fibra de carbono bidirecional?

UD coloca a maioria das fibras contínuas ao longo de uma direção primária. A construção bidirecional fornece reforço em duas direções principais. A seleção depende das condições de carga, da geometria da peça e do design do laminado do componente acabado.

O material já contém resina?

Sim. Este é um material pré-impregnado, o que significa que o reforço de fibra de carbono já foi combinado com uma matriz de resina. O sistema de resina específico e o conteúdo de resina devem ser confirmados para a especificação selecionada.

3K é igual ao grau de resistência?

O nº 3K descreve a contagem aproximada de filamentos do cabo de fibra de carbono. O desempenho final do compósito também depende do tipo de fibra, do sistema de resina, da fração volumétrica da fibra, da orientação do laminado e das condições de cura.

O material pode ser personalizado?

Sim. Yuruis fornece produção sob encomenda e pode discutir tamanho personalizado, largura e outros requisitos do projeto de acordo com a aplicação pretendida e o processo de fabricação.

Quais indústrias usam esse tipo de pré-impregnado?

As aplicações podem incluir equipamentos esportivos, componentes automotivos e peças compostas industriais. Estruturas de equipamentos eletrônicos selecionadas também podem usar compósitos de fibra de carbono quando o material e os requisitos elétricos forem compatíveis com a aplicação.

Que informações devo fornecer ao solicitar um orçamento?

Fornecer a largura, espessura, construção da fibra, requisitos de resina, aplicação, método de moldagem e quantidade estimada necessários ajudará a determinar a especificação apropriada. Para peças estruturais, um desenho ou tabela de laminado também pode ser útil para confirmar a orientação necessária da fibra.
