Grade de PRFV para calçadas

Para passarelas de pedestres em ambientes industriais e externos, a grade precisa fornecer uma superfície de caminhada estável, permitindo ao mesmo tempo que a água da chuva, a água de lavagem e outros líquidos escoem através do painel. A especificação do painel também precisa corresponder ao vão de suporte, à carga esperada e às condições ambientais.

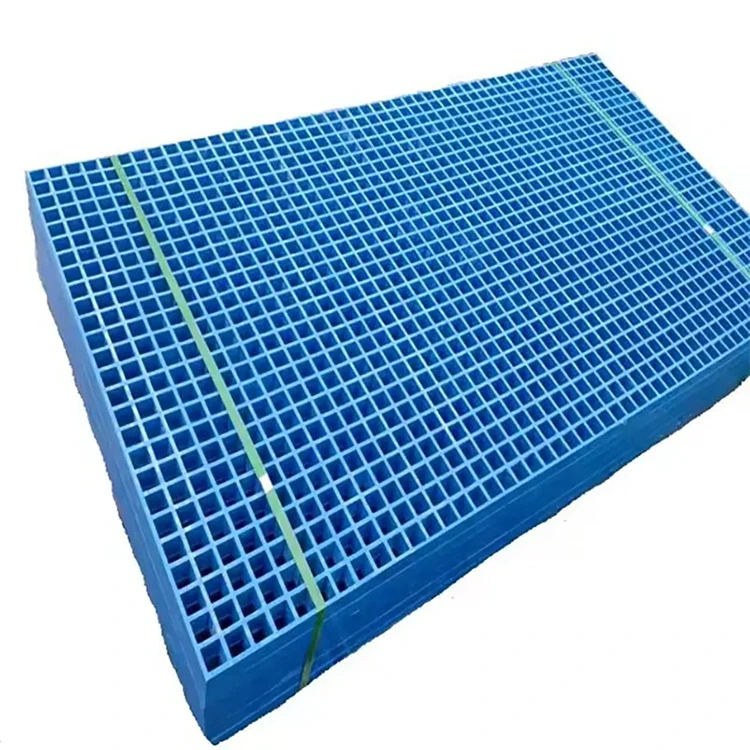

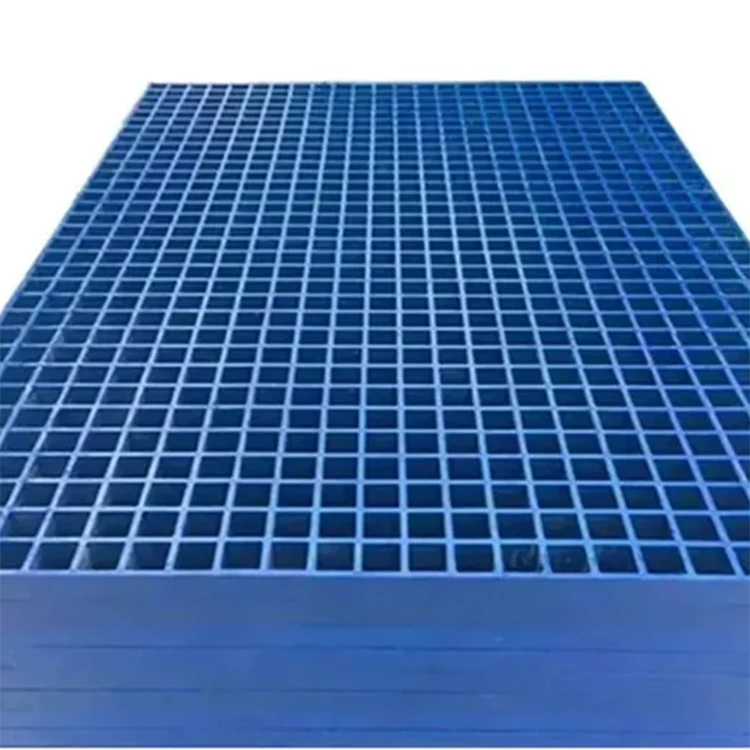

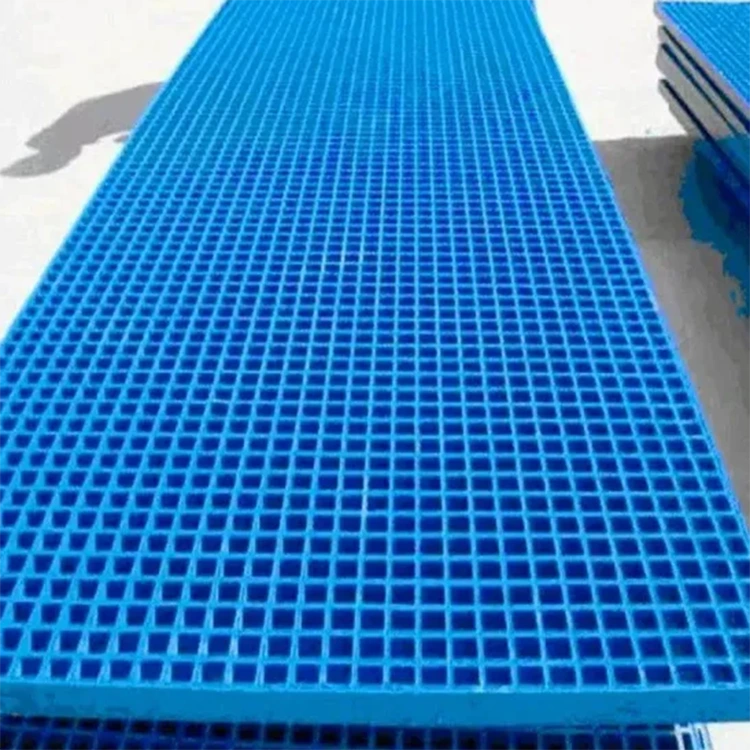

Esta grade FRP para calçadas utiliza uma abertura moldada de 38 × 38 mm e uma espessura de painel de 25 mm. A estrutura de grade aberta suporta a drenagem, enquanto a construção moldada em FRP oferece uma alternativa não metálica às grades de aço convencionais em áreas onde são necessários resistência à corrosão e isolamento elétrico.

Especificação do produto

Considerações sobre superfície e drenagem

A malha aberta de 38 × 38 mm permite que a água passe através do painel em vez de se acumular numa superfície sólida contínua. Isto é útil para passarelas expostas à chuva, lavagem de equipamentos ou água de processo. A estrutura aberta também permite a passagem de sujeira e pequenos detritos, embora o desempenho real da drenagem dependa da estrutura de suporte e das condições do local.

A superfície antiderrapante de Grau A especificada destina-se a áreas onde os pedestres podem encontrar umidade. Para uma instalação específica, os requisitos de tratamento de superfície e resistência ao deslizamento devem ser verificados em relação às condições de uso, em vez de confiar apenas nas especificações da grade.

A espessura de 25 mm fornece a configuração básica do painel mostrada na especificação do produto. A espessura necessária do painel para um projeto deve ser determinada juntamente com o vão de suporte e a carga de projeto.

Aplicações em Áreas Industriais e Exteriores

Grade de PRFV para calçadaspode ser usado onde o acesso de pedestres é necessário em torno de equipamentos, sistemas de drenagem ou áreas de manutenção e onde um material de grade não metálico é preferido.

As aplicações típicas incluem instalações químicas e de águas residuais, plantas industriais, rotas de serviço externas, instalações elétricas e áreas de construção. Nestes ambientes, os factores de selecção relevantes podem incluir a exposição a produtos químicos ou águas residuais, humidade, espaço necessário para caminhar, condições de apoio e frequência de acesso.

Para áreas elétricas, a especificação do produto lista isolamento elétrico de 10 kV e um valor de eletromagnetismo de 0. Estes números descrevem a especificação do produto fornecido; os engenheiros de projeto devem verificar a instalação completa em relação aos requisitos elétricos e aos padrões aplicáveis ​​antes do uso.

Como selecionar o painel para uma passarela

As dimensões do painel por si só não determinam se uma grade é adequada para uma passarela específica. Normalmente, quatro condições do projeto devem ser confirmadas antes do pedido.

Extensão de suporte e carregamento

Primeiro confirme como o painel será apoiado e a distância entre os suportes. Rotas exclusivas para pedestres, plataformas de manutenção e áreas sujeitas a cargas ocasionais de equipamentos podem ter diferentes requisitos de carga. A espessura e a configuração do painel devem, portanto, ser selecionadas de acordo com o vão e a carga reais.

Ambiente Operacional

Em seguida, identifique o meio circundante. Águas pluviais externas, águas residuais, produtos químicos de processo e ambientes contendo sal podem impor diferentes demandas ao sistema de resina. O tipo de resina de éter difenílico FRP declarado deve ser verificado em relação às condições químicas e de temperatura da instalação.

Dimensões e acesso do painel

Painéis padrão podem ser cortados para instalação, enquanto tamanhos e formatos personalizados podem ser discutidos para layouts de projetos. Painéis removíveis também podem ser úteis quando for necessário acesso a canais de drenagem, valas ou equipamentos abaixo da passarela.

Requisitos de superfície

Quando a passarela estiver regularmente exposta à água ou a operações de limpeza, a resistência ao escorregamento deverá ser considerada juntamente com a drenagem. O desempenho antiderrapante Grau A especificado fornece um ponto de referência para este modelo, enquanto o requisito final deve ser determinado a partir das condições do local.

Outros usos da mesma grade moldada

A mesma construção de painel moldado pode ser aplicada a mais do que calçadas de pedestres. Dependendo da disposição do suporte e das condições de carga, a grade também pode ser processada para caminhos de serviço, plataformas de manutenção, coberturas de valas, painéis de pontes, degraus de escadas, áreas de drenagem e pisos industriais.

Estas aplicações não devem ser tratadas como especificações intercambiáveis. Um painel utilizado sobre uma vala de drenagem, por exemplo, pode ter vãos e requisitos de carga diferentes de uma passarela de pedestres. Os desenhos do projeto, as dimensões e as informações de carregamento são, portanto, úteis para confirmar a configuração apropriada.

Processamento e Expedição

Yuruis fornece serviços de moldagem, corte e soldagem para pedidos de grades que requerem processamento adicional antes da instalação. Dimensões e formatos personalizados do painel podem ser preparados de acordo com os requisitos do projeto.

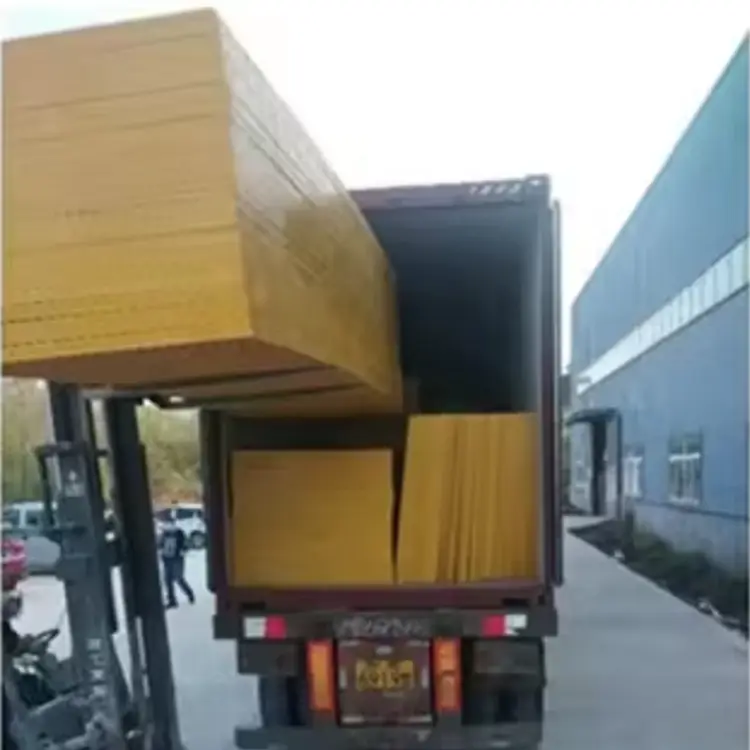

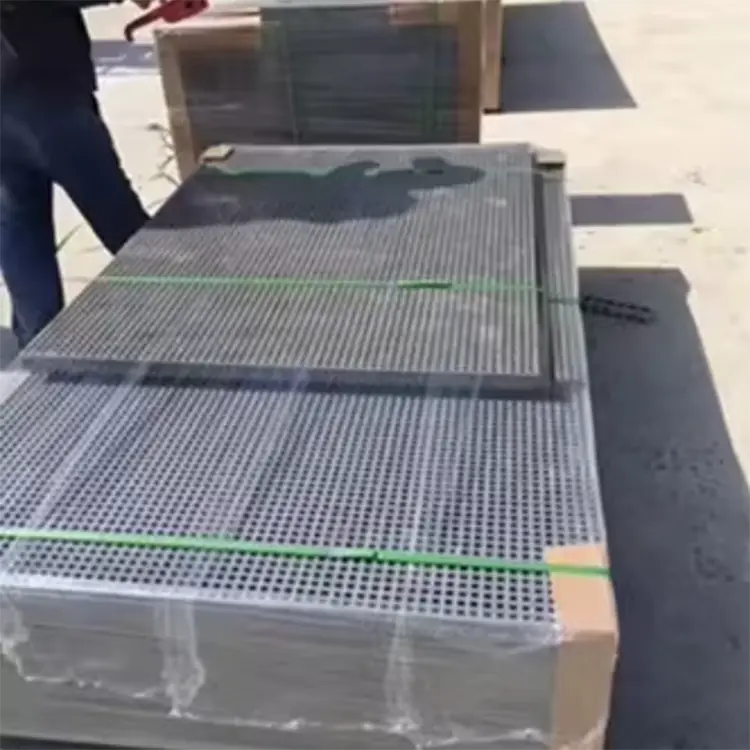

A grelha acabada é acondicionada em bandejas para transporte. Para pedidos personalizados, as dimensões dos painéis, os requisitos de processamento e os arranjos de embalagem podem ser confirmados antes da produção para que os painéis entregues correspondam ao plano de instalação.

Perguntas frequentes

Qual tamanho de malha esse modelo usa?

Este modelo utiliza uma malha moldada de 38 × 38 mm. A espessura do painel especificada para este modelo é de 25 mm.

Esta grade é adequada para passarelas externas molhadas?

Ele é projetado com uma estrutura de grade aberta para drenagem e possui uma especificação antiderrapante declarada de Grau A. Para uma instalação externa específica, o vão de suporte, a carga, o arranjo de drenagem e a exposição ambiental devem ser verificados antes da seleção.

Quais tamanhos de painel padrão estão disponíveis?

As especificações comuns incluem 1220 × 3660 mm, 1220 × 4010 mm, 1524 × 4000 mm e 1524 × 4010 mm.

Os painéis podem ser cortados no tamanho necessário da passarela?

Sim. O corte está disponível e as dimensões e formatos personalizados do painel podem ser discutidos de acordo com o layout de instalação.

Quais cores estão disponíveis?

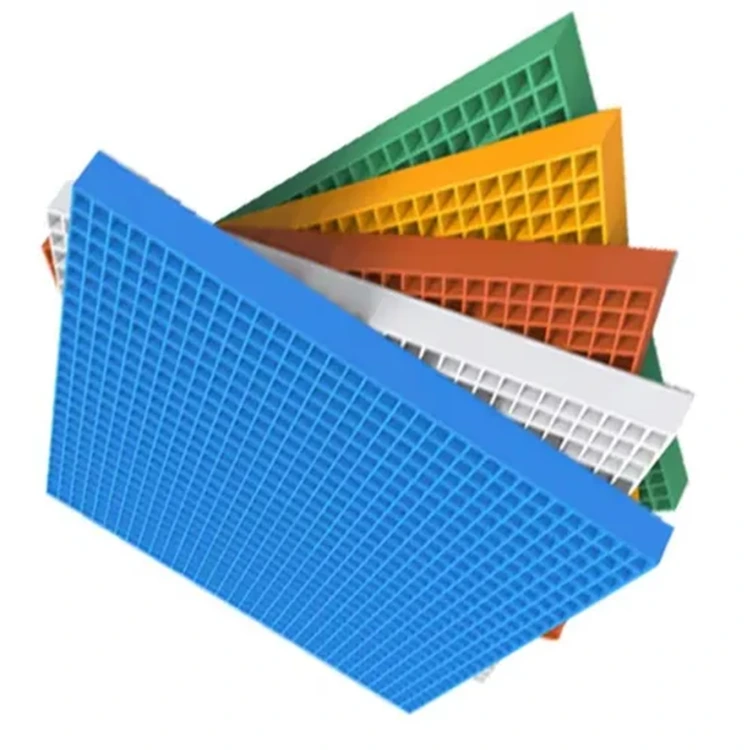

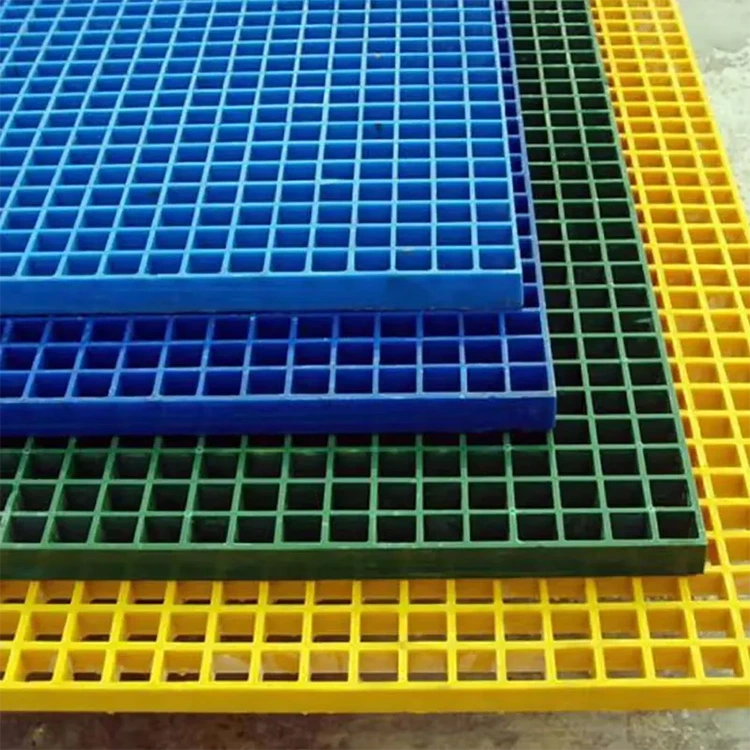

As cores listadas incluem amarelo, vermelho, verde, azul e branco. Requisitos de cores personalizados também podem ser discutidos para pedidos de projetos.

A grade fornece isolamento elétrico?

A especificação fornecida lista isolamento elétrico de 10 kV. A instalação completa deverá ser avaliada de acordo com os requisitos elétricos, condições de operação e normas de projeto aplicáveis.

Esta grade pode ser usada para outras aplicações além de calçadas?

Sim. Dependendo da estrutura de suporte e das condições de carga, a grade moldada também pode ser processada para caminhos de serviço, plataformas de manutenção, coberturas de valas, degraus de escadas, áreas de drenagem e pisos industriais.
