Tapete de superfície de fibra de carbono para camada de reforço

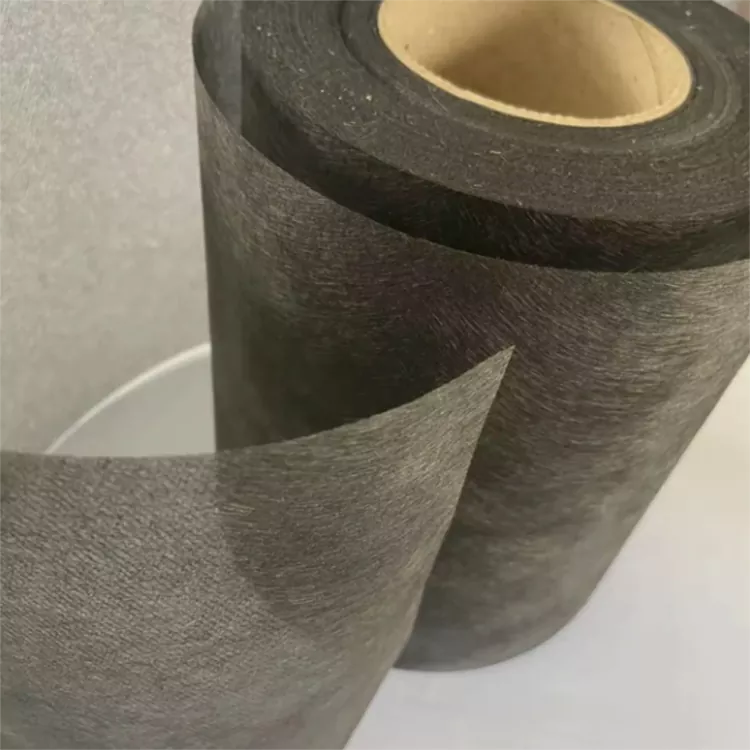

As mantas de superfície de fibra de carbono são usadas em laminados compostos quando é necessária uma camada distribuída de fibra de carbono picada perto da superfície do laminado ou entre camadas de reforço. O tapete de superfície de fibra de carbono para camada de reforço é um material não tecido feito de fibras de carbono picadas. Normalmente é utilizado junto ao reforço estrutural principal, sendo a especificação do material selecionada de acordo com a construção do laminado, sistema de resina e processo de moldagem.

Posição laminada

Um laminado compósito pode conter tecido de carbono, fibra unidirecional, fibra de vidro, material de núcleo e resina em diferentes combinações. Cada camada tem uma posição e função definidas.

Uma construção simplificada pode ser organizada como:

Superfície/Camada de Resina
↓
Tapete de superfície de fibra de carbono
↓
Reforço primário de carbono ou fibra de vidro
↓
Núcleo ou Camadas Laminadas Adicionais

Esta sequência é apenas um exemplo. A posição real é determinada pelo projeto da peça e pelo processo de fabricação. A esteira geralmente não é usada no lugar do reforço principal de suporte de carga.

Estrutura Material

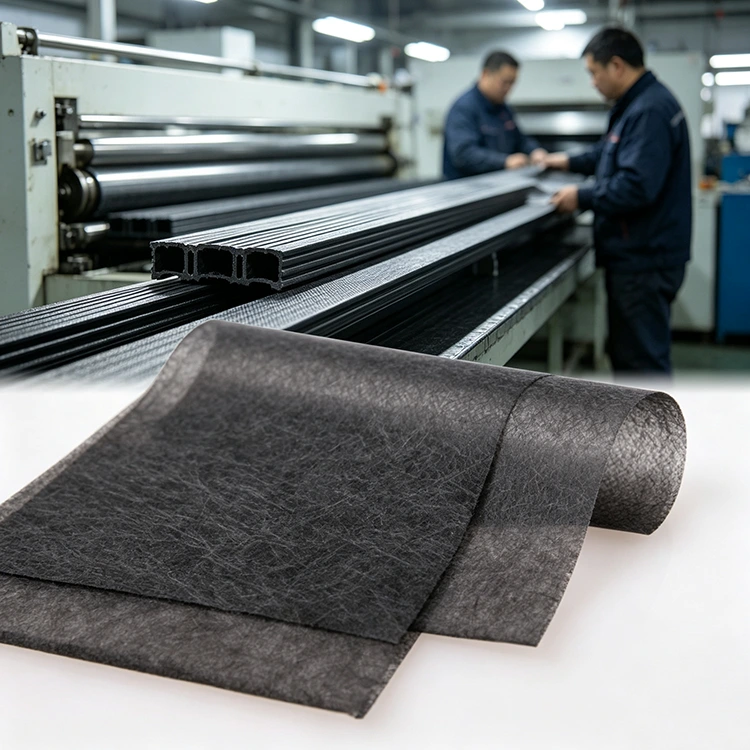

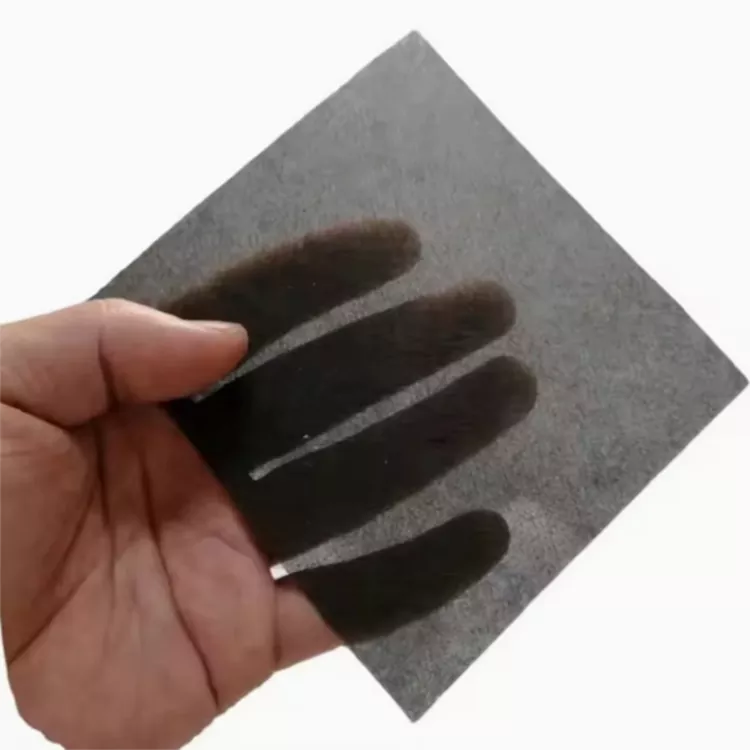

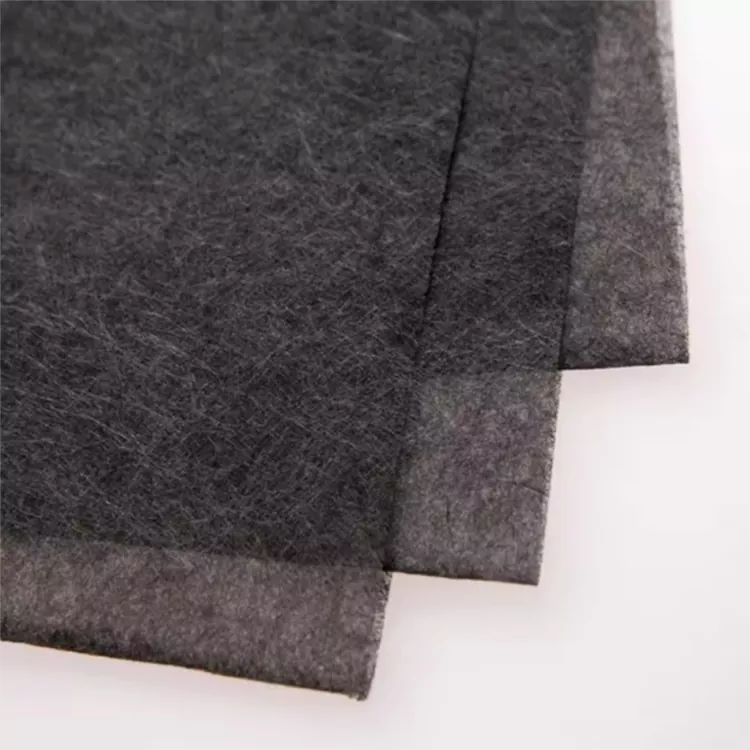

O material consiste em fibras de carbono picadas distribuídas em uma estrutura de manta não tecida. Ao contrário do tecido de carbono tecido, as fibras não seguem um arranjo fixo de urdidura e trama.

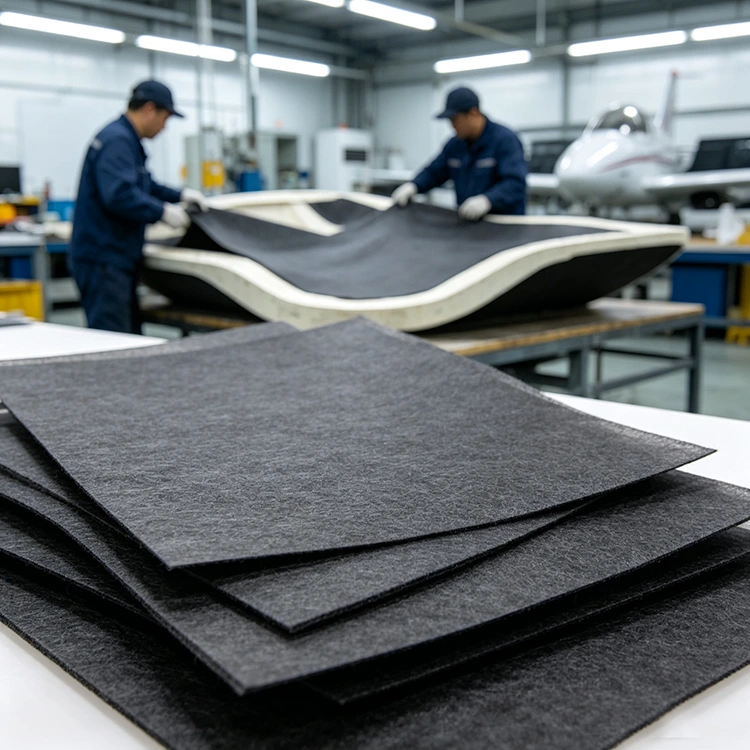

Esta estrutura permite que a manta cubra uma superfície sem introduzir outra direção de fibra definida. Também pode se adaptar a seções curvas de uma peça moldada, dependendo do peso da área, espessura e geometria.

O material pode servir como camada superficial, camada de reforço secundária ou camada de fibra de carbono dentro de um laminado multimaterial. A sua contribuição para a peça acabada é determinada pela quantidade de fibra de carbono adicionada, pela sua posição no laminado e pelo reforço envolvente.

Tapete de Superfície e Reforço Estrutural

Os dois materiais não devem ser selecionados na mesma base. O reforço estrutural é normalmente especificado de acordo com a carga, direção da fibra e propriedades mecânicas exigidas. Um tapete de superfície está mais preocupado com a cobertura de fibra distribuída, construção laminada e requisitos de superfície local.

Selecionando o peso do tapete

O peso real é um dos principais parâmetros na especificação de um tapete de fibra de carbono. Um material mais leve pode ser usado onde apenas uma fina camada distribuída é necessária, enquanto uma especificação mais pesada adiciona mais fibra de carbono ao laminado.

O peso deve ser considerado juntamente com a espessura e a absorção de resina. A especificação necessária também muda com a posição da esteira, o número de camadas de reforço e a espessura alvo do componente acabado.

Yuruis fornece múltiplas especificações de peso real em vez de um peso fixo. Os clientes podem fornecer uma especificação existente, desenho de laminado ou amostra quando um peso específico precisar ser compatível.

Uma sequência de seleção prática é:

Peso areal → Espessura → Conteúdo de resina → Posição do laminado → Requisito da peça acabada

Especificação de materiais

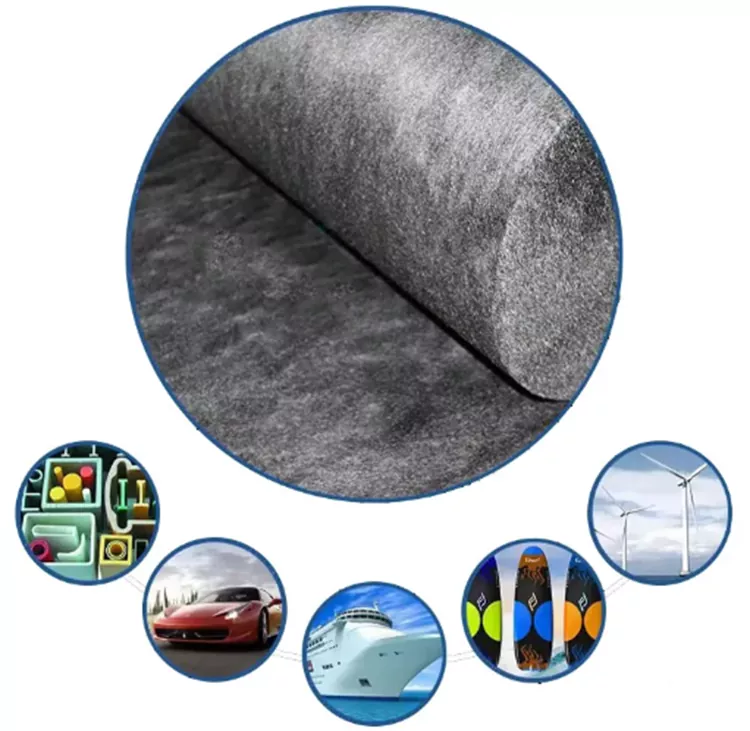

Aplicações Típicas

O material destina-se a componentes compostos que incorporam uma camada distribuída de fibra de carbono. A construção real varia de acordo com a geometria da peça, sistema de reforço e método de produção.

Componentes Automotivos

Ele pode ser incorporado em painéis selecionados, tampas, caixas e peças internas compostas onde uma camada de fibra de carbono está incluída no laminado.

Peças Compostas Industriais

Componentes moldados industriais podem combinar a manta com materiais tecidos, unidirecionais ou outros materiais de reforço para construir um laminado multicamadas.

Painéis e invólucros CFRP

Para painéis, coberturas e estruturas do tipo concha, o arranjo não tecido fornece cobertura distribuída de fibra de carbono sem adicionar uma direção fixa da fibra tecida.

Produtos FRP e CFRP

A esteira pode ser incorporada em estruturas laminadas de FRP ou CFRP onde os requisitos de material exigem fibra de carbono picada como uma das camadas de reforço.

Equipamento Desportivo

Alguns artigos esportivos compostos leves podem incorporar fibra de carbono picada em um laminado multicamadas. O peso e a construção do material necessários dependem do componente acabado.

Resina e Moldagem

O sistema de resina e o método de moldagem afetam a forma como as fibras cortadas são incorporadas ao laminado. A viscosidade da resina, a umidade, as condições de cura e a espessura final do laminado devem ser consideradas na especificação do material.

A manta pode ser avaliada com sistemas de resina epóxi e outros. A compatibilidade deve ser verificada em relação à formulação real da resina, em vez de ser assumida apenas a partir do material da fibra.

Para infusão a vácuo, o material precisa ser considerado juntamente com a configuração da infusão, o fluxo da resina e a sequência completa do laminado. Um teste de amostra pode ser usado para verificar a molhagem, o manuseio e a consolidação antes da produção regular.

Fornecimento e Personalização de Yuruis

Yuruis fornece materiais compósitos de fibra desde 2017. Sua linha de produtos inclui materiais de fibra de carbono, mecha de vidro E, tapetes de fibra de vidro e produtos FRP.

A operação em Taizhou, Jiangsu, inclui equipamentos de conformação, corte e teste, com capacidade declarada de produção de materiais compósitos de 2 milhões de m² por ano.

Para uma nova especificação, os clientes podem fornecer um desenho, amostra, especificação de material existente, peso alvo ou dimensões necessárias. Essas informações podem ser usadas para determinar a configuração do material e o formato de fornecimento.

Para o tapete de superfície de fibra de carbono para camada de reforço, as larguras padrão incluem 1 m e 1,25 m. Largura, espessura, comprimento e dimensões também podem ser discutidos para produção customizada.

Perguntas frequentes

O que é um tapete de superfície de fibra de carbono?

É um tapete não tecido feito de fibras de carbono picadas. Num laminado compósito, pode formar uma camada de fibra de carbono distribuída perto da superfície ou entre outras camadas de reforço.

É um substituto para o tecido de fibra de carbono?

Não. Os dois materiais possuem estruturas diferentes. O tecido de carbono tecido fornece direções de fibra definidas, enquanto o tapete de fibra picada fornece um arranjo mais distribuído e é normalmente usado como uma camada adicional.

Quais pesos estão disponíveis?

Vários pesos de área estão disponíveis. A seleção depende do conteúdo necessário de fibra de carbono, da posição do laminado, da espessura desejada e dos requisitos da peça acabada.

A largura e a espessura podem ser personalizadas?

Sim. As larguras padrão são 1 me 1,25 m. Largura, espessura, comprimento e dimensões personalizadas podem ser discutidas de acordo com a necessidade de produção.

Pode ser usado com resina epóxi?

Sim, pode ser avaliado com sistemas de resina epóxi e outros sistemas de resina. A compatibilidade e a molhabilidade da resina devem ser confirmadas através de testes com a formulação real.

É adequado para infusão a vácuo?

Pode ser avaliado para infusão a vácuo. O resultado depende da viscosidade da resina, da configuração da infusão, da sequência do laminado e da espessura final necessária.

Ele pode seguir superfícies curvas?

A estrutura de fibra picada não tecida pode se adaptar a superfícies moldadas curvas. O manuseio real depende do peso do material, da espessura e da geometria da peça.

Posso solicitar uma amostra antes da produção em massa?

Sim. Os requisitos de amostra podem ser discutidos com base na aplicação pretendida, dimensões, especificação de material e método de processamento.
