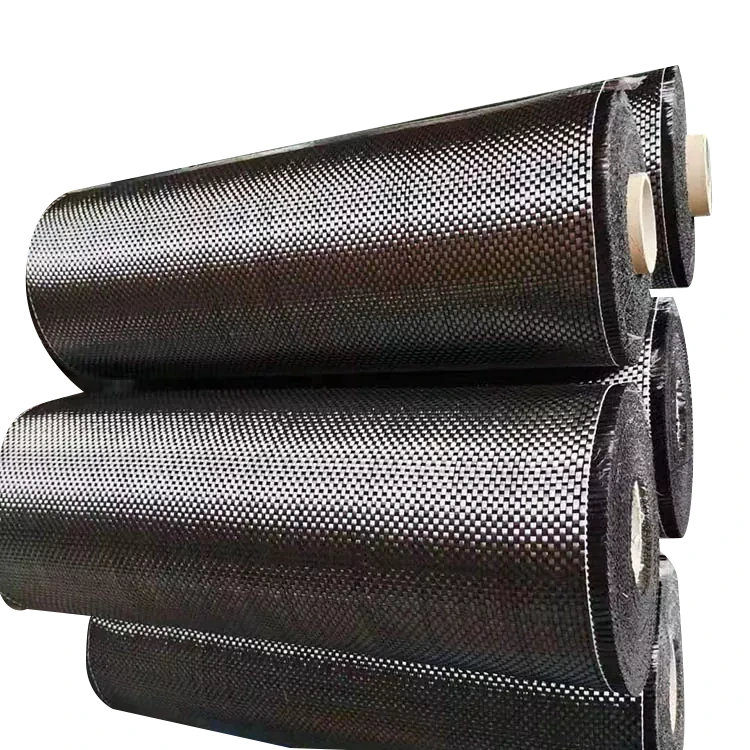

Tecido de fibra de carbono de trama simples

O tecido de fibra de carbono de trama simples usa um entrelaçamento simples de fios de urdidura e trama para formar uma estrutura de tecido regular. Os repetidos pontos de cruzamento proporcionam ao tecido uma superfície estável que é relativamente fácil de identificar, cortar e posicionar durante a disposição do compósito. As direções da urdidura e da trama também são visualmente claras, o que ajuda as equipes de produção a manter a orientação pretendida ao preparar múltiplas camadas.

Para a fabricação de compósitos, esta estrutura regular é útil quando o material precisa ser manuseado de forma consistente de uma peça para outra. O peso do tecido, o grau de fibra de carbono, a contagem de fios, a largura e a compatibilidade da resina ainda precisam ser especificados separadamente porque o padrão de trama por si só não define as propriedades mecânicas do laminado acabado.

Como a trama simples afeta o manuseio do tecido

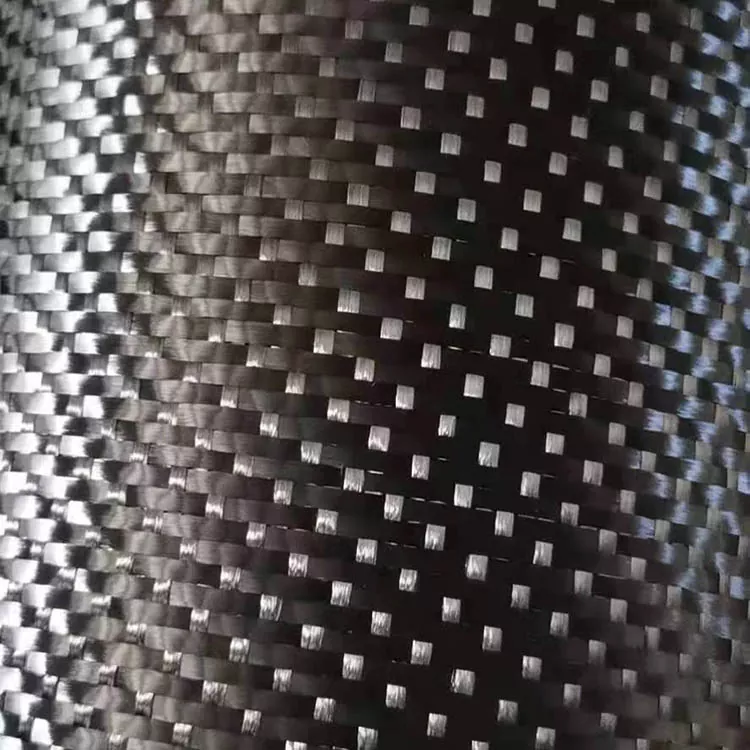

Em uma trama simples, cada fio da urdidura passa por cima e por baixo dos sucessivos fios da trama. Isto cria uma estrutura de tecido relativamente estável com uma aparência regular de grade.

Durante o corte e a disposição, as direções claras da urdidura e da trama facilitam a verificação se uma camada foi colocada de acordo com o desenho do laminado. Isto é particularmente útil quando várias camadas são cortadas do mesmo rolo e cada camada precisa manter uma orientação consistente.

A mesma construção também tem limitações. Como os fios se entrelaçam frequentemente, o tecido não se comporta como um reforço solto ou altamente drapeado. Em raios estreitos, contornos profundos ou moldes tridimensionais complexos, o material real deve ser avaliado em relação à geometria do componente antes da produção.

Por esta razão, a seleção do tecido deve considerar tanto a necessidade de reforço quanto a forma como o material será cortado, posicionado e formado durante a fabricação.

Estrutura de tecelagem e design laminado

Um tecido de fibra de carbono fornece reforço nas direções da urdidura e da trama. Isto difere do reforço unidirecional, onde a maioria das fibras contínuas está concentrada ao longo de uma direção principal.

Para um compósito laminado, o tecido pode, portanto, proporcionar um arranjo de reforço equilibrado dentro de uma camada individual. Contudo, a orientação final da fibra do componente ainda é determinada pela programação completa do laminado, incluindo direção da camada, número de camadas, peso do tecido e geometria da peça.

A trama não deve ser tratada como uma indicação direta de resistência. Dois tecidos com a mesma trama podem produzir propriedades compostas diferentes quando seus graus de fibra de carbono, pesos de área, sistemas de resina ou frações de volume de fibra são diferentes.

Escolhendo o tecido para diferentes geometrias

A adequação de um reforço tecido depende parcialmente da forma do componente acabado. Painéis planos e componentes com curvas suaves são geralmente mais fáceis de cobrir porque o tecido não precisa acomodar grandes mudanças na direção da superfície.

Moldes mais complexos requerem mais atenção ao caimento. Quando o tecido é forçado em torno de um raio estreito, a urdidura e a trama podem se deslocar uma em relação à outra, criando distorções ou rugas locais. Estes efeitos podem influenciar tanto a aparência da superfície como a consistência do laminado.

Para um novo componente, um pequeno teste de conformação pode ajudar a determinar se o peso e a construção do tecido selecionado podem seguir o molde sem distorção excessiva. O padrão de corte, a orientação da camada e a sequência de disposição devem ser considerados em conjunto, em vez de avaliar o tecido separadamente do processo de fabricação.

Peças planas e suavemente curvadas

A construção tecida regular costuma ser mais fácil de posicionar em painéis planos, tampas, placas e componentes com curvatura moderada. O padrão de grade visível também torna relativamente simples verificar a orientação das camadas adjacentes durante a disposição.

Formas Moldadas Complexas

Para contornos mais profundos ou raios mais estreitos, o comportamento de caimento e cisalhamento torna-se mais importante. O tecido deve ser testado no molde real ou representativo, principalmente quando a superfície acabada permanecer visível.

O que Yuruis pode fornecer

A especificação do tecido pode ser definida em torno dos requisitos do processo de fabricação do compósito. Itens típicos para confirmar incluem:

· Construção em tecido simples

· Grau de fibra de carbono

· Peso real / GSM

· Largura do tecido

· Comprimento do rolo

· Grossura

· Requisitos de superfície

· Compatibilidade com resina

· Processo de moldagem pretendido

Quando o material está sendo substituído ou compatível com uma especificação de produção existente, fornecer a folha de dados atual do tecido, amostra ou GSM conhecido pode ajudar a definir a construção necessária com mais precisão.

Especificação típica de trama simples

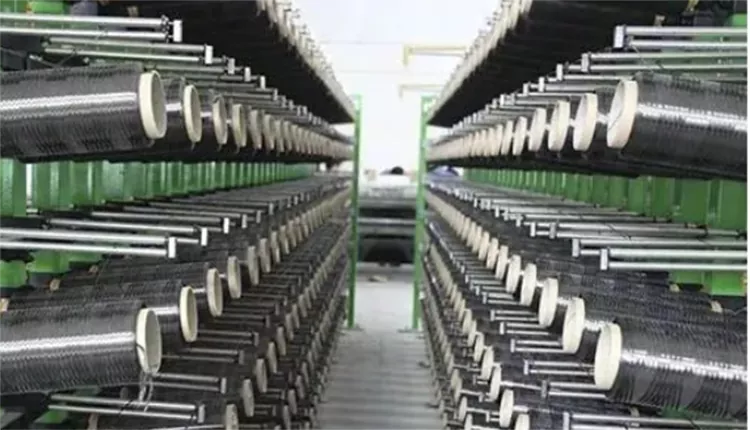

Do corte à laminação

Antes da introdução da resina, o tecido normalmente passa por diversas etapas de preparação. As dimensões exigidas são marcadas e cortadas, em seguida cada camada é posicionada de acordo com o desenho do laminado.

Para componentes multicamadas, a equipe de produção pode precisar alterar a orientação das camadas sucessivas para obter o arranjo de reforço necessário. Como as direções da urdidura e da trama são fáceis de distinguir em um tecido liso, a orientação pode ser verificada durante a disposição sem depender apenas de marcas de corte.

Durante o manuseio, devem ser evitados alongamentos desnecessários. Tensão excessiva ou movimentos repetidos podem alterar a disposição local do fio, que pode se tornar visível após a moldagem. A quantidade de manuseio necessária também depende do peso do tecido, da estanqueidade da trama e da geometria do componente.

Aplicações na fabricação de compósitos

O tecido de fibra de carbono de trama simples pode ser usado em componentes compostos moldados onde um reforço tecido regular é compatível com o projeto da peça e o processo de fabricação.

Em aplicações automotivas, pode ser usado para acabamento interno, painéis, coberturas e peças compostas estruturais ou semiestruturais selecionadas. A construção do tecido necessária depende da geometria do componente e da especificação do laminado.

Para bicicletas e equipamentos esportivos, o reforço de fibra de carbono tecido pode ser incorporado em laminados moldados onde a orientação e espessura da fibra necessária são estabelecidas pelo projeto do componente.

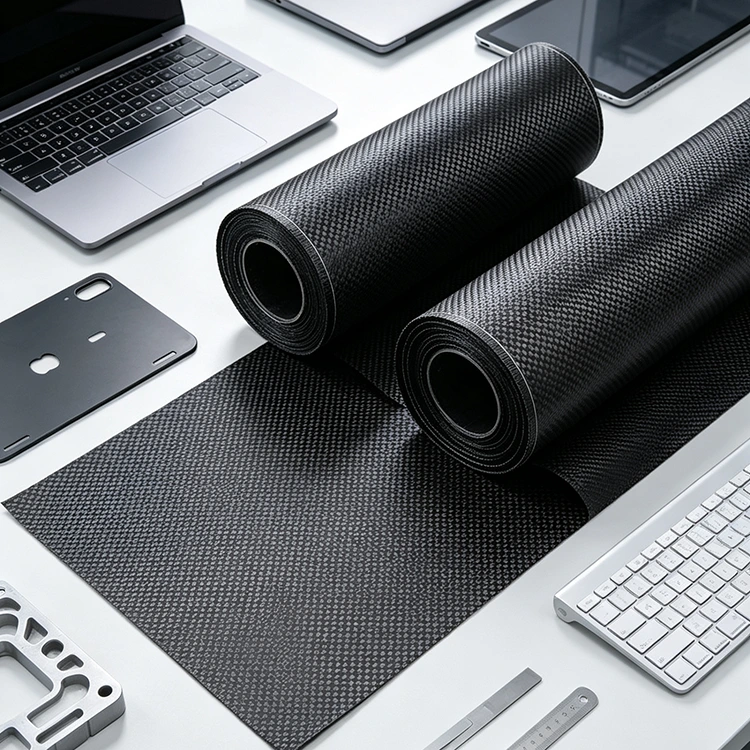

Em equipamentos eletrônicos e industriais, o tecido de fibra de carbono pode ser usado em caixas, painéis e outras estruturas compostas. Como a fibra de carbono é eletricamente condutora, os requisitos de isolamento elétrico, aterramento e eletromagnéticos devem ser considerados quando o material for usado próximo a conjuntos eletrônicos.

A especificação apropriada do tecido deve, portanto, ser determinada a partir do componente acabado e não apenas do padrão de trama.

Aparência e processamento de superfície

Quando a fibra de carbono tecida permanece visível após a moldagem, a aparência final depende de mais do que o padrão do tecido seco. A distribuição da resina, o alinhamento das fibras, a consolidação, a condição da superfície do molde e o tratamento de acabamento podem afetar a aparência da peça curada.

Para superfícies visíveis, o tecido deve ser colocado de forma consistente e protegido de deslocamentos desnecessários durante a disposição. As peças adjacentes também podem precisar ser alinhadas para que o padrão tecido não mude visivelmente de uma seção do componente para outra.

Se o componente receber um revestimento transparente ou outro tratamento de superfície, o sistema de revestimento deverá ser compatível com o compósito curado e com o ambiente de serviço pretendido. Uma aparência uniforme de tecido seco não garante por si só uma aparência idêntica após a moldagem.

Perguntas frequentes

O que é tecido de fibra de carbono de trama simples?

É um reforço tecido de fibra de carbono no qual os fios da urdidura e da trama passam repetidamente um sobre o outro. Isto cria uma estrutura de tecido regular com direções de fibra claramente identificáveis.

Qual é a aparência da fibra de carbono de trama simples?

A urdidura e a trama formam um padrão repetido por cima que produz uma aparência regular de grade. Difere visualmente do tecido sarja, que possui um padrão diagonal característico.

A trama simples é adequada para peças visíveis de fibra de carbono?

Sim. A trama regular pode fazer parte da superfície visível de um componente composto. A aparência final também depende da distribuição da resina, consolidação, condição do molde e acabamento superficial.

A trama simples pode ser usada em moldes curvos?

Sim, mas a adequação depende da curvatura, do raio e da geometria tridimensional do molde. Para formatos complexos, um teste de conformação pode ajudar a identificar potenciais enrugamentos, distorções do fio ou dificuldades durante a disposição.

A trama simples determina a resistência do compósito?

Não. As propriedades do compósito acabado dependem do tipo de fibra de carbono, peso do tecido, sistema de resina, fração volumétrica da fibra, orientação da camada, espessura do laminado e condições de cura ou moldagem. A trama é apenas uma parte da especificação do material.

O peso e a largura do tecido podem ser personalizados?

Sim. Peso, largura, comprimento do rolo e outras especificações podem ser definidos de acordo com a necessidade de produção. O grau de fibra de carbono necessário e o processo de moldagem pretendido também devem ser fornecidos ao solicitar um orçamento.

Que informações devem ser fornecidas para uma cotação?

Informações úteis incluem GSM necessário, grau de fibra de carbono, construção do tecido, largura, comprimento do rolo, quantidade, aplicação e processo de moldagem. Uma especificação ou amostra de tecido existente também pode ajudar quando o material precisa corresponder a um processo de produção estabelecido.

Uma amostra pode ser avaliada antes da produção em massa?

A avaliação da amostra pode ser organizada quando o tecido precisa ser verificado quanto ao caimento, compatibilidade da resina, aparência da superfície ou comportamento de processamento com um processo de fabricação de compósito específico.

O tecido simples é mais forte do que o tecido de sarja?

Nenhuma das tramas deve ser considerada inerentemente mais forte com base apenas no padrão de trama. As propriedades mecânicas do laminado acabado são influenciadas pelo tipo de fibra, peso do tecido, sistema de resina, orientação da fibra, construção do laminado e condições de processamento.
