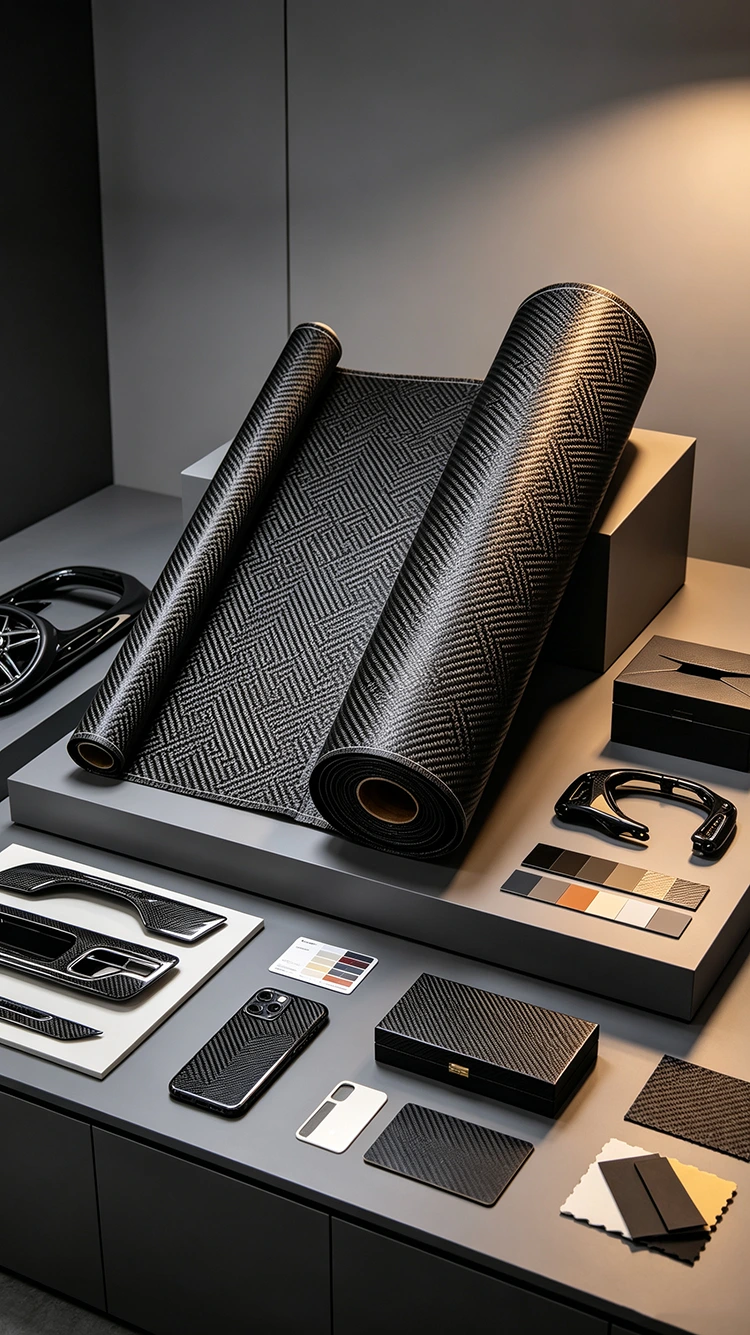

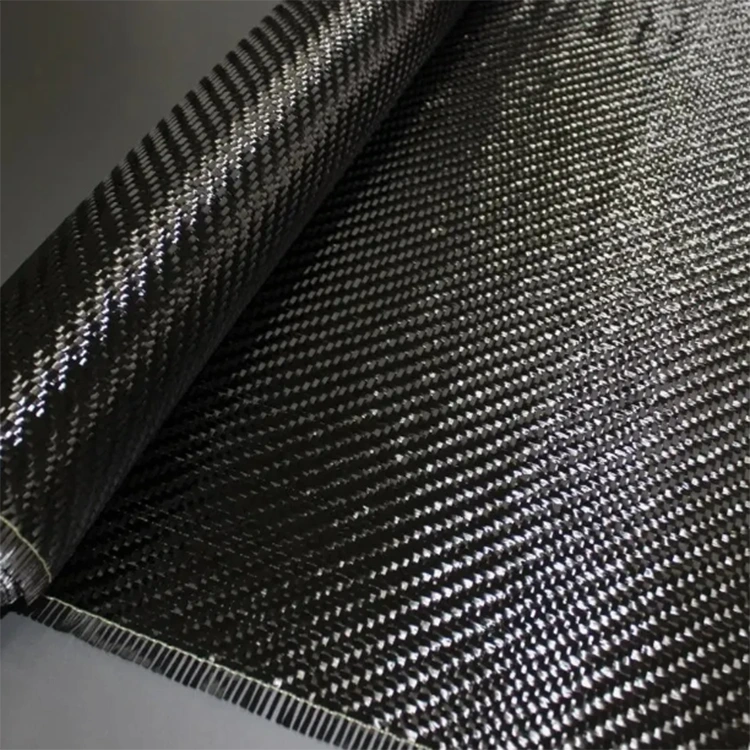

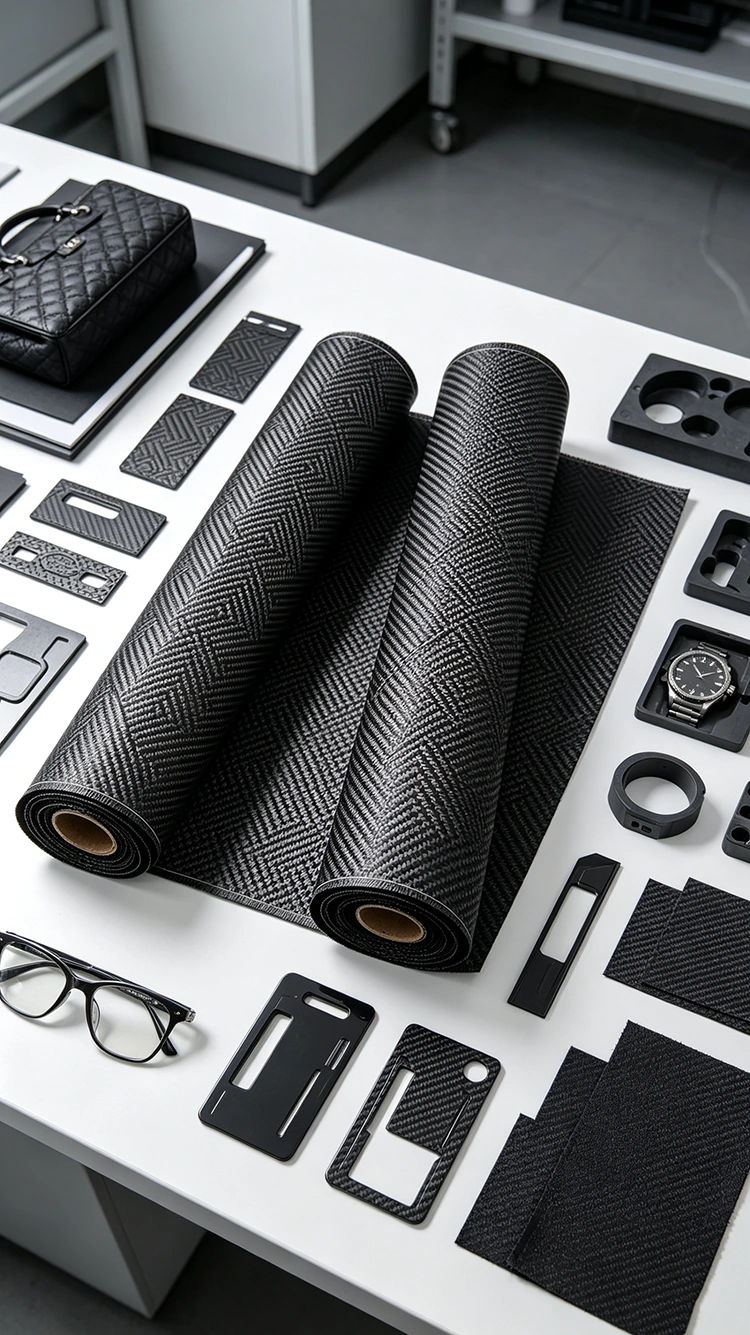

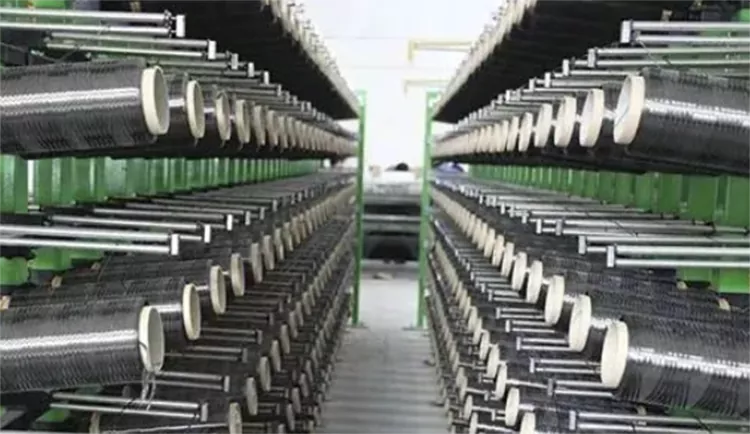

Tecido de fibra de carbono unidirecional

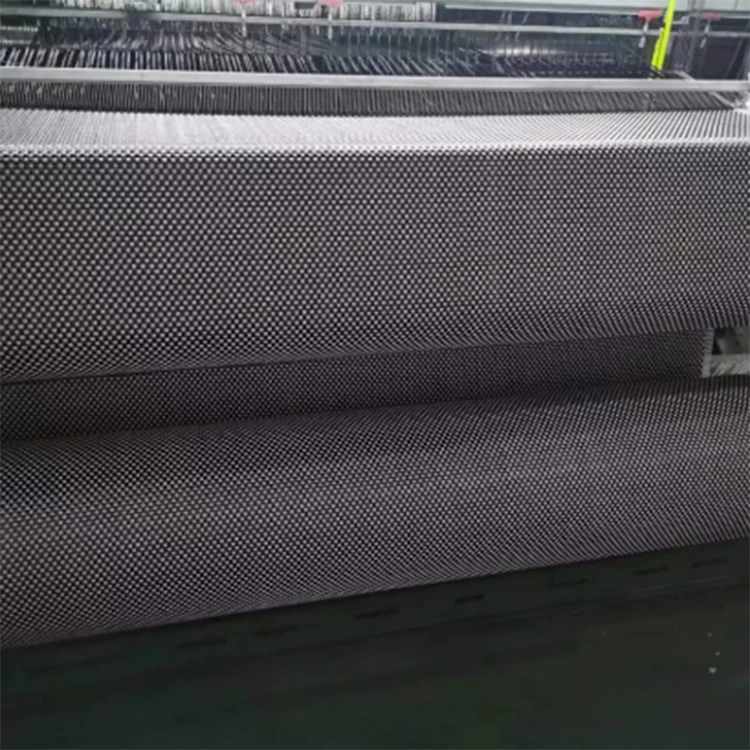

O tecido unidirecional de fibra de carbono é fornecido em uma construção tecida Jacquard nesta especificação. O processo de tecelagem controla a disposição dos fios de fibra de carbono para criar uma estrutura de tecido e um padrão de superfície definidos. Ao contrário de um tecido liso ou sarja padrão, a tecelagem Jacquard permite que a disposição dos fios seja variada para produzir diferentes designs visíveis.

Para a fabricação de compósitos, o padrão do tecido é apenas uma parte da especificação do material. O tipo de fibra de carbono, o peso do tecido, a disposição dos fios, o sistema de resina, a espessura do laminado e as condições de moldagem têm maior influência nas propriedades do compósito acabado. A construção Jacquard é, portanto, mais relevante quando a estrutura do tecido e a superfície visível precisam ser consideradas durante a seleção do material.

Como o tecido jacquard de fibra de carbono é diferente

Os tecidos lisos e de sarja de fibra de carbono usam padrões de entrelaçamento relativamente regulares. A tecelagem Jacquard utiliza seleção controlada de fios durante a tecelagem, permitindo que áreas específicas do tecido sigam diferentes arranjos de padrões.

Isto altera a aparência da superfície tecida sem tornar a própria trama um substituto para o design estrutural. Se o tecido for usado em um laminado resistente, o grau de fibra necessário, o peso do tecido, o sistema de resina e a construção do laminado deverão ser estabelecidos de acordo com os requisitos do componente.

Para peças compostas visíveis, o padrão tecido pode permanecer exposto após a moldagem e tornar-se parte da superfície acabada. Isso torna a construção relevante para componentes como acabamentos automotivos, produtos esportivos, carcaças de equipamentos e peças compostas personalizadas.

A aparência real após a moldagem também depende da distribuição da resina, consolidação, condição do molde e acabamento superficial. O padrão visto no tecido seco não deve, portanto, ser tratado como garantia da aparência moldada final.

Tecido Jacquard, Simples e Sarja

Estas construções de tecido diferem principalmente na disposição dos fios e no padrão de superfície resultante. A escolha apropriada depende do comportamento requerido do tecido, da geometria do componente e da aparência final.

A tabela descreve as diferenças visuais e de aplicação típicas, em vez de uma classificação mecânica. Um tecido Jacquard não é automaticamente mais forte ou mais rígido do que um tecido liso ou sarja. As propriedades finais do compósito dependem do sistema completo de materiais e do design do laminado.

Selecionando o tecido para uma peça composta

O tecido deve ser selecionado após o estabelecimento dos requisitos básicos do componente. Considerações importantes incluem o peso do tecido necessário, largura, padrão de superfície, caimento, espessura do laminado e método de moldagem.

Para um componente plano ou relativamente simples, uma estrutura tecida regular pode ser suficiente. Superfícies mais complexas podem exigir uma construção de tecido que possa seguir o molde sem distorção excessiva. Se a fibra de carbono permanecer visível, o padrão exigido também deverá ser considerado durante o corte e a disposição.

A orientação do reforço continua a ser uma consideração de projeto separada. Um padrão de superfície tecida não define por si só a direção da carga estrutural primária de um compósito. Para peças com carregamento direcional específico, o laminado deve ser projetado em torno das orientações de fibras e da disposição das camadas exigidas.

Requisitos de superfície visível

Quando o tecido de fibra de carbono permanece visível, a consistência entre as peças adjacentes torna-se importante. A direção de corte, a tensão do tecido e o manuseio durante a disposição podem afetar o alinhamento do padrão, principalmente em superfícies curvas.

A superfície do molde e o sistema de resina também influenciam a aparência após a cura. Um padrão uniforme de tecido seco ainda pode produzir um resultado visual diferente se o fluxo de resina, a consolidação ou o acabamento superficial não forem controlados de forma consistente.

Requisitos Estruturais

Para componentes estruturais, o tecido deve ser avaliado juntamente com o grau de fibra de carbono, sistema de resina, teor de fibra e tabela de laminado. O padrão Jacquard não deve ser usado como base primária para determinar a adequação estrutural.

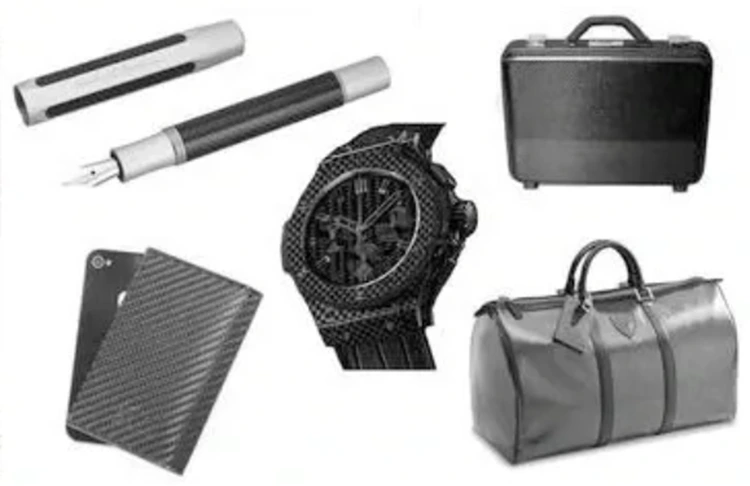

Aplicações Típicas

Componentes Automotivos

O tecido jacquard de fibra de carbono pode ser considerado para acabamentos interiores visíveis, painéis decorativos, coberturas de equipamentos e outros componentes onde a superfície tecida faz parte da aparência final. A especificação do tecido deve corresponder à geometria de formação e ao acabamento superficial necessário.

Equipamento Desportivo

Produtos esportivos como componentes de bicicletas, estruturas de raquetes, remos e acessórios podem usar tecido de fibra de carbono visível onde o padrão da superfície é retido após a moldagem. O peso necessário do tecido e a construção do laminado dependem do componente individual.

Equipamentos Eletrônicos

Carcaças e estruturas de equipamentos selecionadas podem incorporar tecido de fibra de carbono quando o material atende aos requisitos mecânicos e dimensionais da aplicação. A fibra de carbono é eletricamente condutora, portanto, os requisitos de isolamento e eletromagnéticos devem ser revisados ​​quando o material for usado em conjuntos eletrônicos.

Produtos Compostos Personalizados

Peças compostas personalizadas podem usar tecido Jacquard quando um padrão de tecido específico for necessário. Antes da produção, o padrão, o peso do tecido, as dimensões, o sistema de resina e o processo de moldagem devem ser confirmados em conjunto, em vez de especificar o tecido apenas pela aparência.

Informações Relevantes

Processamento e acabamento superficial

A aparência final de um componente tecido de fibra de carbono é afetada por todo o processo de moldagem. A colocação do tecido, o fluxo da resina, a pressão de consolidação, a superfície do molde e as condições de cura podem alterar a forma como a trama aparece depois que a peça é liberada do molde.

Para componentes com superfícies visíveis de fibra de carbono, o tecido deve ser manuseado com cuidado durante o corte e a disposição. O estiramento ou movimento excessivo pode perturbar a disposição do fio e causar distorção visível do padrão.

Se um revestimento transparente for aplicado após a moldagem, sua espessura, condição superficial e compatibilidade com o compósito também deverão ser consideradas. A aparência final é, portanto, determinada pelo tecido e pelas etapas de processamento subsequentes, e não apenas pelo método de tecelagem.

Considerações sobre manuseio e serviço

Antes da moldagem, o tecido de fibra de carbono deve ser armazenado e manuseado de acordo com os requisitos do sistema de materiais aplicável. Uma vez incorporado em um compósito curado, as condições de serviço são determinadas principalmente pelo sistema de resina, design do laminado, ambiente operacional e condições de carga.

Para componentes visíveis de fibra de carbono, a limpeza de rotina deve evitar abrasão desnecessária e produtos químicos agressivos que possam afetar o revestimento da superfície ou a resina. A exposição à temperatura deve permanecer dentro dos limites estabelecidos para o sistema compósito acabado.

Arranhões superficiais não indicam necessariamente falha estrutural. No entanto, fissuras, delaminação, danos significativos por impacto ou armaduras expostas devem ser avaliadas quando o componente tem função estrutural.

Quando um componente de fibra de carbono deve ser inspecionado?

Não existe um intervalo universal de inspeção ou substituição para cada componente composto de fibra de carbono. O cronograma de manutenção apropriado depende do projeto da peça, do ambiente operacional, das condições de carga e dos requisitos do fabricante.

Deve ser dada especial atenção a sinais visíveis como:

· Rachaduras no laminado

· Delaminação ou separação

· Danos de impacto significativos

· Exposição da fibra causada por falha na superfície

· Perda de integridade estrutural

· Séria deterioração do revestimento protetor

Para peças críticas para a segurança, as decisões de inspeção e substituição devem seguir os requisitos de manutenção especificados para o produto acabado, em vez de uma estimativa geral de vida útil.

Perguntas frequentes

O que é tecido de fibra de carbono unidirecional?

O tecido unidirecional de fibra de carbono nesta especificação de produto usa um método de tecelagem Jacquard para produzir um material tecido de fibra de carbono com um padrão de superfície definido. A disposição exata dos fios, o peso do tecido e as características estruturais devem ser confirmados na especificação do material.

Qual a diferença entre o Jacquard e a sarja de fibra de carbono?

A sarja usa um padrão de entrelaçamento diagonal regular, enquanto a tecelagem Jacquard permite mais variação na disposição dos fios e no design do padrão visível. A diferença está principalmente na construção e aparência do tecido, e não em uma diferença automática no desempenho mecânico.

A fibra de carbono Jacquard é adequada para compósitos estruturais?

Pode ser incorporado em peças compostas, mas a adequação estrutural depende do tipo de fibra de carbono, peso do tecido, sistema de resina, orientação da fibra e design do laminado. O método de tecelagem Jacquard por si só não estabelece as propriedades mecânicas do componente acabado.

O padrão Jacquard pode ser personalizado?

A disponibilidade do padrão depende das especificações de tecelagem e dos requisitos de produção. Uma consulta personalizada deve incluir o padrão necessário, peso do tecido, dimensões e aplicação pretendida para avaliação.

É adequado para interiores automotivos?

Pode ser considerado para acabamentos visíveis de fibra de carbono, painéis, componentes decorativos e outras aplicações automotivas onde a superfície tecida faz parte da aparência final. O material e o processo de moldagem devem ser verificados em relação aos requisitos do componente.

Quanto tempo dura um composto de fibra de carbono Jacquard?

Não existe um valor único de vida útil aplicável a cada peça acabada. A vida útil depende do sistema de resina, construção do laminado, exposição ambiental, temperatura, condições de carga e manutenção.

Como devem ser mantidas as peças visíveis de fibra de carbono?

Mantenha a superfície limpa e evite abrasão desnecessária ou produtos químicos agressivos. Se um revestimento protetor estiver presente, sua condição também deverá ser monitorada, pois falhas no revestimento superficial podem afetar a aparência e a proteção do compósito.

Quando o componente acabado deve ser substituído?

A substituição deve ser baseada nas condições reais e nos requisitos de manutenção do componente acabado. Fissuras, delaminação, danos significativos por impacto ou perda de integridade estrutural são indicadores mais relevantes do que um número fixo de anos de serviço.
