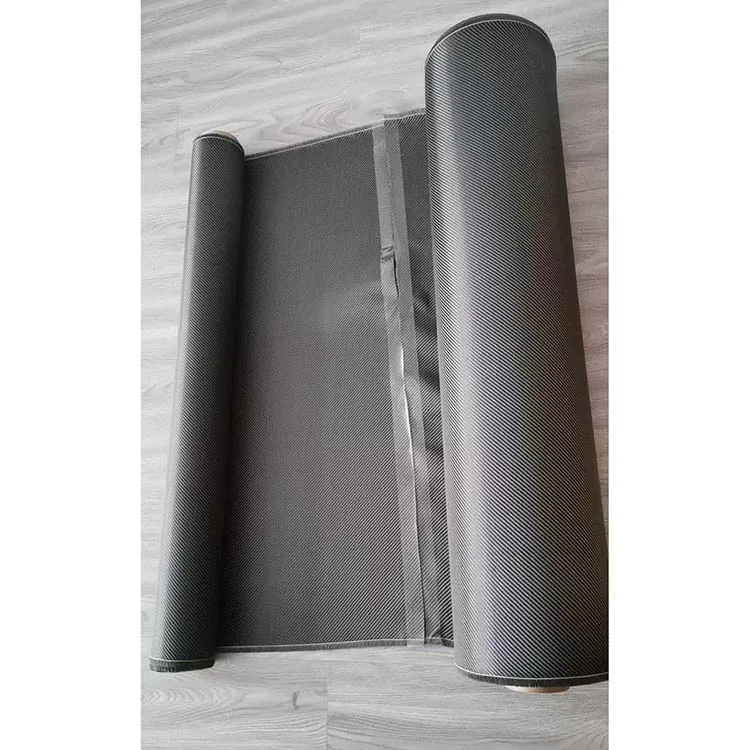

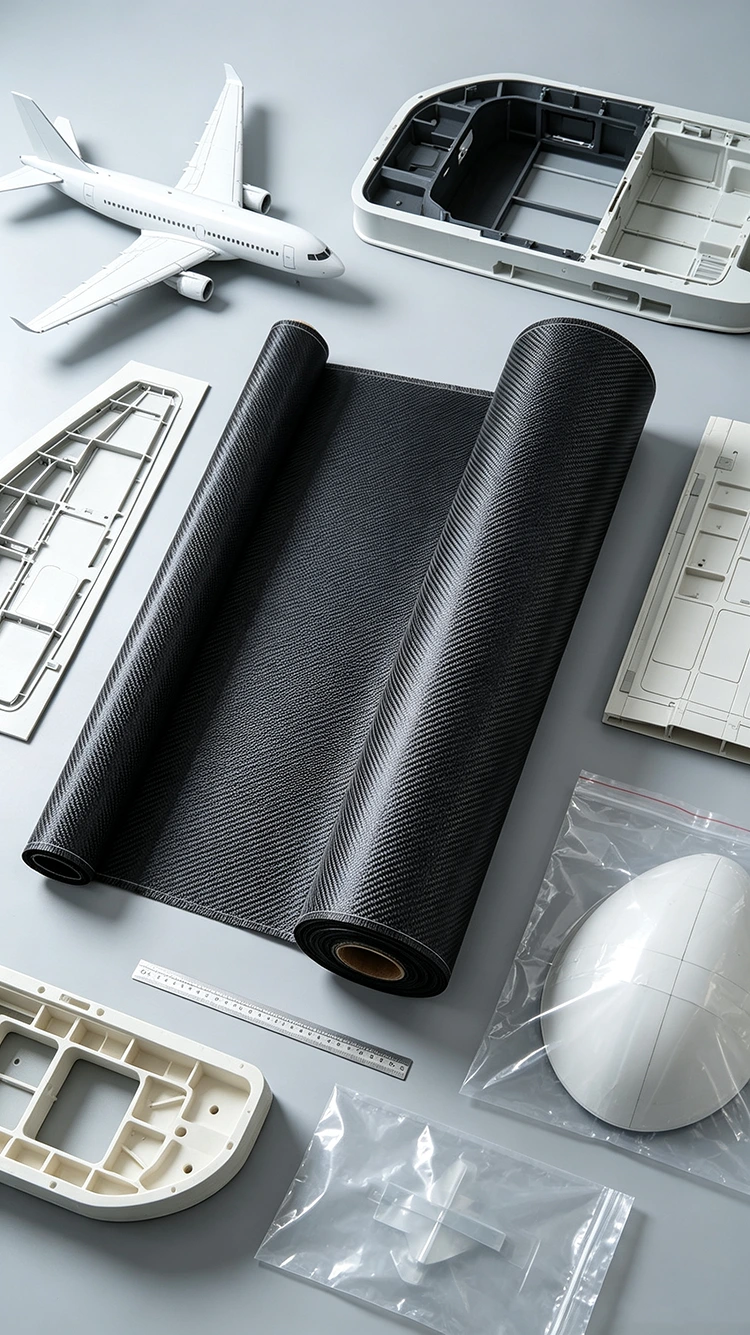

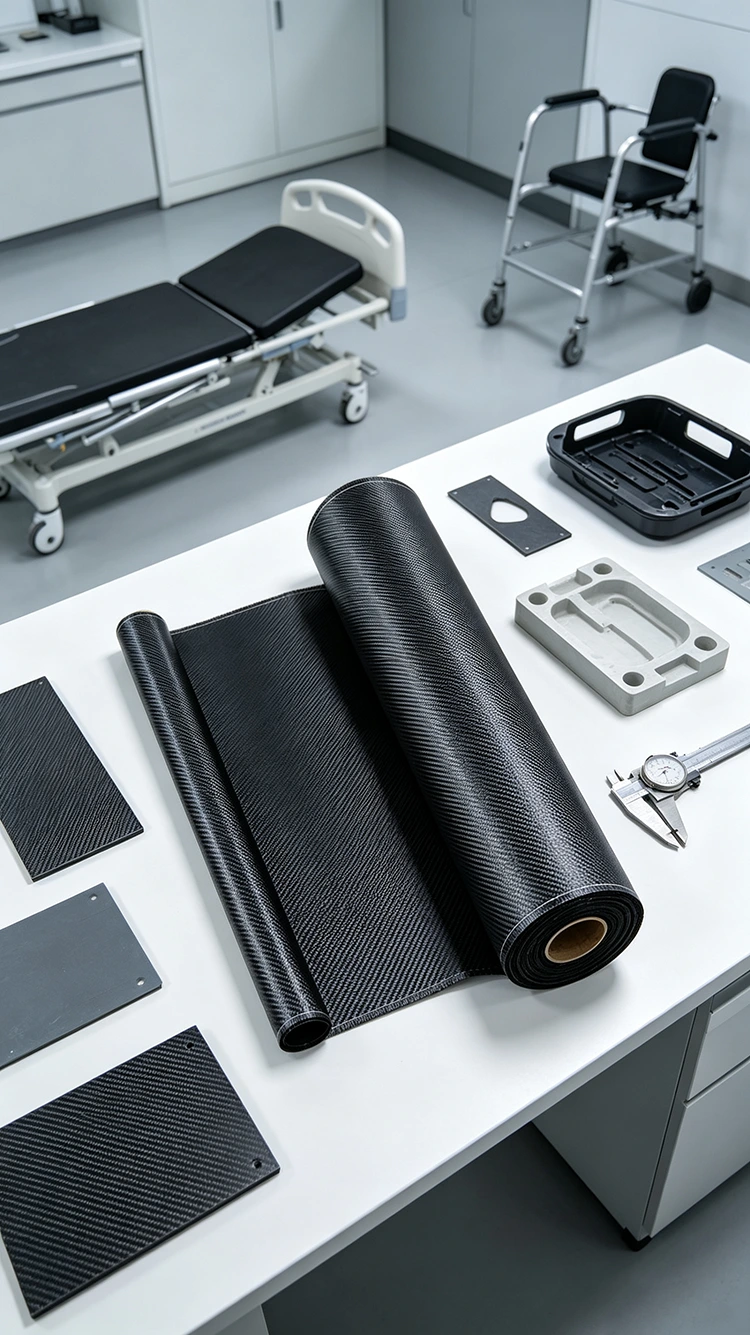

Tecido de fibra de carbono em sarja

O tecido de fibra de carbono Twill Weave é um reforço tecido no qual os fios da urdidura e da trama se entrelaçam para formar um padrão de superfície diagonal. Em comparação com a trama simples, a estrutura de entrelaçamento permite mais movimento entre os fios, o que pode ajudar o tecido a seguir curvas moderadas durante a disposição. O mesmo padrão diagonal também é comumente mantido em peças moldadas onde a superfície da fibra de carbono fica visível.

A trama é apenas uma parte da especificação do material. O grau de fibra de carbono, o peso da área, o sistema de resina e a construção do laminado determinam como o tecido contribui para o compósito acabado, enquanto a geometria do molde e o processo de formação afetam como ele pode ser manuseado durante a produção.

O que a estrutura da sarja muda

Em uma construção em sarja, os pontos entrelaçados movem-se progressivamente através do tecido, em vez de formar o padrão repetido um por cima e um por baixo do tecido simples. Isto dá aos fios mais liberdade para se deslocarem uns em relação aos outros quando o tecido é colocado sobre uma superfície curva.

A diferença torna-se mais perceptível em peças com contornos variáveis. Um tecido que possa acomodar algum movimento no plano pode ser mais fácil de posicionar em torno de uma curva moderada do que uma construção entrelaçada mais firmemente. No entanto, isso não significa que todos os tecidos de sarja terão um caimento igual. O tamanho do fio, o peso do tecido, a firmeza da trama e a geometria da superfície afetam o resultado.

Para raios estreitos ou formas tridimensionais profundas, um teste de conformação é útil porque o enrugamento local ou a distorção do fio só podem ser avaliados com precisão em relação à geometria real.

Trama Diagonal para Superfícies Visíveis

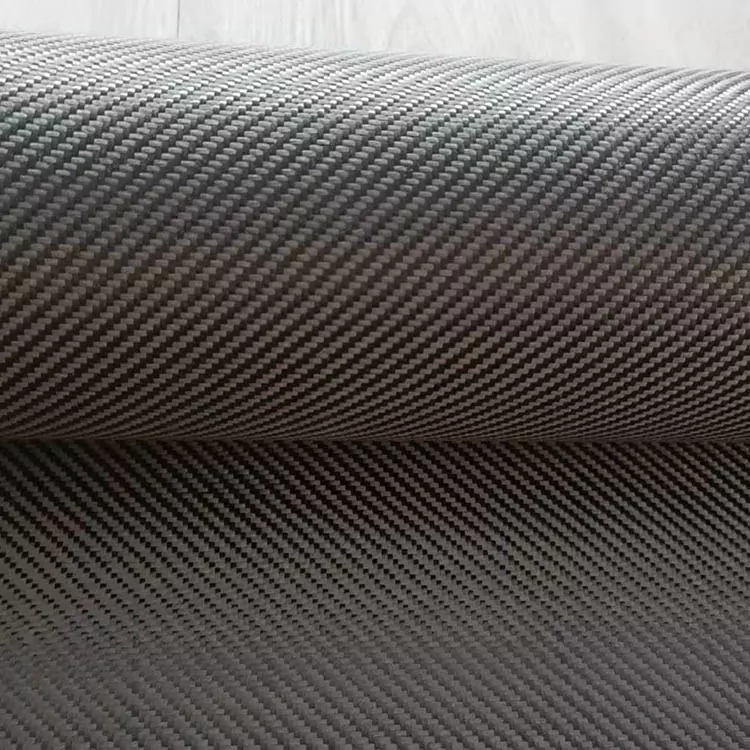

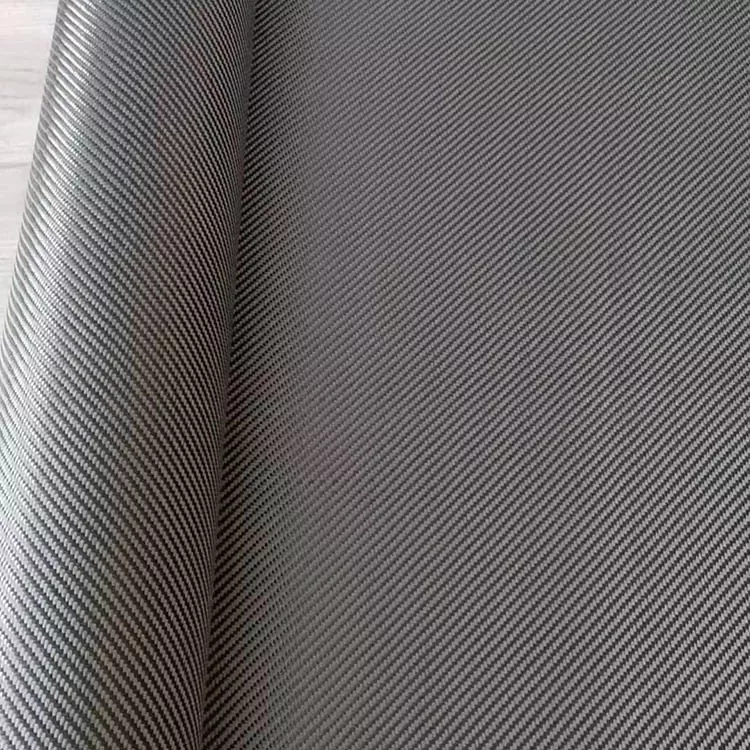

O padrão diagonal é uma das características mais reconhecidas do tecido sarja de fibra de carbono. Quando o laminado curado recebe um acabamento transparente, a trama pode permanecer visível em toda a superfície do componente.

A direção do padrão precisa ser controlada durante o corte e a disposição. Se duas seções de tecido se encontrarem com orientações diferentes, as linhas diagonais não continuarão uniformemente na junta. Em painéis visíveis, o layout de corte e a colocação das camadas precisam ser considerados antes da moldagem.

A aparência final também é afetada pela distribuição da resina, consolidação e acabamento superficial. O padrão visto no tecido seco pode mudar de definição após o laminado ter sido moldado e revestido.

Usando Sarja em Componentes Curvos

O tecido de sarja é comumente usado em componentes que não são completamente planos, incluindo peças de acabamento, carcaças, peças de bicicletas, componentes de motocicletas e equipamentos esportivos.

O tecido pode ser cortado como uma peça maior quando a superfície é relativamente aberta, ou dividido em seções menores onde a geometria muda mais acentuadamente. Peças maiores reduzem o número de juntas, mas podem exigir mais ajustes durante a colocação. Peças menores podem seguir os contornos locais com mais facilidade, mas as juntas precisam ser posicionadas com cuidado.

Para uma superfície de carbono visível, o padrão de corte também deve levar em conta a direção da trama diagonal. Manter a mesma orientação entre peças adjacentes pode ser importante quando é necessário um padrão visual contínuo.

Especificação

Especificação de material para produção

O peso necessário do tecido é normalmente considerado juntamente com a espessura desejada do laminado e o método de moldagem. Um peso de área menor permite o uso de mais camadas individuais, enquanto um tecido mais pesado pode reduzir o número de camadas necessárias para uma determinada espessura do laminado.

O grau de fibra de carbono também deve ser especificado separadamente da trama. A mesma construção em sarja pode ser produzida com diferentes tipos de fibra e as propriedades do compósito resultantes não serão idênticas.

A compatibilidade da resina é outra consideração de produção. A disposição úmida, a infusão a vácuo, a moldagem por compressão e o processamento de pré-impregnado têm requisitos diferentes para fluxo, consolidação e manuseio da resina. O tecido deve, portanto, ser adaptado ao processo real e não especificado apenas pela sua aparência.

Informações a serem fornecidas para uma consulta relevante

Uma consulta de produção é mais fácil de avaliar quando os requisitos básicos de material são declarados claramente. As informações relevantes incluem:

· Construção em sarja

· Grau de fibra de carbono

· Peso do tecido / GSM

· Largura e comprimento do rolo necessários

· Espessura alvo ou espessura do laminado

· Sistema de resina

· Processo de moldagem

· Geometria do componente

· Requisitos de superfície visível

Se o material estiver substituindo um tecido existente, uma folha de especificações ou amostra disponível também poderá ser usada como referência. Isto é particularmente útil quando o novo material precisa se adequar a um processo estabelecido de corte, disposição ou moldagem.

Aplicativos

O tecido de fibra de carbono Twill Weave é usado em peças compostas moldadas onde o tecido precisa acomodar superfícies moldadas ou fornecer uma aparência de tecido definida.

As aplicações automotivas incluem acabamentos internos, painéis, tampas e outros componentes de fibra de carbono. As peças de bicicletas e motocicletas podem usar reforço tecido em seções curvas onde o tecido precisa seguir a superfície do molde.

Equipamentos esportivos como remos, raquetes e outras estruturas moldadas também podem incorporar o material como parte do laminado. Equipamentos industriais e caixas podem usar fibra de carbono tecida onde as propriedades mecânicas e dimensionais exigidas podem ser alcançadas com o laminado selecionado.

Para caixas ou componentes eletrônicos localizados próximos a conjuntos elétricos, a condutividade elétrica da fibra de carbono deve ser considerada ao determinar os requisitos de isolamento e aterramento.

Perguntas frequentes

O que é tecido de fibra de carbono Twill Weave?

É um reforço de fibra de carbono tecido feito com uma estrutura entrelaçada de sarja. O arranjo do fio produz um padrão de superfície diagonal, enquanto a especificação real do material depende do tipo de fibra de carbono, do peso do tecido e da construção.

Qual a diferença entre a sarja e o tecido simples?

A sarja e a trama simples usam diferentes sequências de entrelaçamento de fios. A sarja tem um padrão diagonal e geralmente permite mais movimento do fio, enquanto a trama simples tem uma estrutura por cima e por baixo mais firmemente repetida. A sua adequação depende da geometria do componente e do processo de fabricação.

O que significa sarja 2×2?

2×2 descreve uma construção específica de sarja em que os fios passam por cima de dois e por baixo de dois em uma sequência repetida. Caso um projeto exija esta construção, a trama deverá ser confirmada na especificação do material.

O tecido de sarja pode ser usado em moldes curvos?

Sim. Ele pode acomodar curvas moderadas e contornos variáveis, mas o caimento real depende do peso do tecido, da construção do fio e da geometria do molde. Um teste de conformação é útil para peças complexas ou com raio estreito.

Pode ser usado para peças visíveis de fibra de carbono?

Sim. A trama diagonal pode permanecer visível após a moldagem e o acabamento superficial. A orientação consistente do tecido durante o corte e a disposição é importante quando um padrão uniforme é necessário.

O peso e as dimensões do tecido podem ser personalizados?

Sim. O peso, largura, comprimento e especificações relacionadas do tecido podem ser definidos de acordo com o componente e o processo de fabricação.

Quais informações são necessárias para uma cotação?

Informações úteis incluem construção do tecido, grau de fibra de carbono, GSM, largura, comprimento do rolo, quantidade, aplicação e processo de moldagem. Para peças visíveis, o acabamento superficial necessário e a direção do padrão também devem ser especificados.

Uma amostra pode ser avaliada antes da produção?

A avaliação da amostra pode ser considerada quando o tecido precisa ser verificado quanto ao caimento, compatibilidade da resina, aparência da superfície ou comportamento de processamento com um método de produção específico.

A sarja significa maior resistência?

Não. A construção do Weave por si só não estabelece a resistência ou rigidez do compósito acabado. Estas propriedades dependem do tipo de fibra de carbono, peso do tecido, sistema de resina, orientação da fibra, volume da fibra, espessura do laminado e condições de processamento.
